Манометры РОСМА

590 руб.

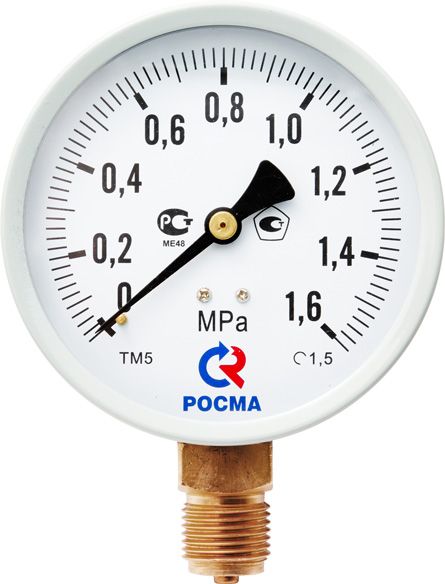

Манометры Росма

ТМ-510Р 10 и 16 МПа

Тип ТМ (ТВ, ТМВ), серия 10. Манометр стандартный используется для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Корпус манометров в стандартном исполнении выполнен из стали, механизм — из латунного сплава. Принцип действия манометров основан на зависимости деформации чувствительного элемента от измеряемого давления. В качестве чувствительного элемента используется трубка Бурдона. Под воздействием измеряемого давления свободный конец трубки перемещается и с помощью специального механизма вращает стрелку манометра.

Манометры РОСМА стандартного исполнения

Диаметр корпуса

40, 50, 63, 100, 150 мм

Класс точности

Ø100, 1501,5
Ø632,5
Ø40, 502,5

Диапазон показаний давлений

ТМ0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** МПа
ТВ****−0,1…0 МПа
ТМВ****−0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа

* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63, эксцентрическое  Ø150
**** — кроме Ø50, осевые Ø100 под заказ

Рабочие диапазоны

Постоянная нагрузка: ¾ шкалы
Переменная нагрузка:  шкалы
Кратковременная нагрузка: 110% шкалы

Рабочая температура

Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C

Корпус

IP40, сталь 10, цвет черный

Кольцо

Сталь 10, цвет черный

Чувствительный элемент

Медный сплав (100 МПа — сталь 38ХМ)

Трибко-секторный механизм

Медный сплав

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное

Штуцер

Медный сплав (100 МПа — сталь 30 с никелевым покрытием)

Присоединение

Радиальное или осевое (Ø150; 100 МПа — только радиальное)

Эксцентрическое - Ø150 (под заказ)

Резьба присоединения

Ø100, 150G½, M20×1,5
Ø50, 63G¼, M12×1,5
Ø40G, M10×1

* — под заказ другие резьбы

Межповерочный интервал

2 года

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88
