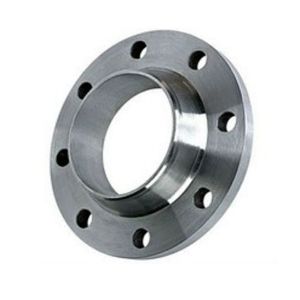

Фланцы стальные воротниковые. Цена от
140 руб.
Воротниковый фланец ГОСТ 12821-80 имеет форму диска с отверстиями под крепеж (болты, шпильки), и отличается от плоского наличием соединительного выступа – воротника (юбки). В отличие от плоских фланцев, воротниковые не насаживают на трубу, а приваривают встык одним швом. Это существенно облегчает монтаж фланцевых соединений. Выпускаются воротниковые фланцы из различных марок стали: ст.20, 09г2с, 12х18н10т и т. д
ТЕХНИЧЕСКОЕ ОПИСАНИЕ
| Обозначение | фланец воротниковый |
| Проход условный, Ду | 15 - 1000 |
| Давление рабочее, МПа | 1,0 (10) — 6,3 (63) |
| Температура рабочей среды, °С | не более 300 |
| Конструкция | ГОСТ 12821-80 |
| Исполнение | 1 |
| Материал изготовления | сталь 20 |
| Способ изготовления | ковка |
Фланцы стальные приварные воротниковые Ру16 Ст20 ГОСТ 12821-80
| DN | D (mm) | D1 (mm) | D2 (mm) | d (mm) | Dm (mm) | Dn (mm) | d1(mm) | h (mm) | b (mm) | h4 (mm) | Цена с НДС | |
| Фланец | 20 | 105 | 75 | 58 | 14 | 38 | 26 | 18 | 2 | 12 | 36 | 155,00 |
| Фланец | 25 | 115 | 85 | 68 | 14 | 45 | 33 | 25 | 2 | 12 | 38 | 215,00 |
| Фланец | 32 | 135 | 100 | 78 | 18 | 55 | 39 | 31 | 2 | 13 | 40 | 310,00 |
| Фланец | 40 | 145 | 110 | 88 | 18 | 64 | 46 | 38 | 3 | 13 | 42 | 355,00 |
| Фланец | 50 | 160 | 125 | 102 | 18 | 76 | 58 | 49 | 3 | 13 | 45 | 375,00 |
| Фланец | 65 | 180 | 145 | 122 | 18 | 94 | 77 | 66 | 3 | 15 | 47 | 500,00 |
| Фланец | 80 | 195 | 160 | 133 | 18 | 110 | 90 | 78 | 3 | 17 | 50 | 670,00 |
| Фланец | 100 | 215 | 180 | 158 | 18 | 130 | 110 | 96 | 3 | 17 | 50 | 775,00 |
| Фланец | 125 | 245 | 210 | 184 | 18 | 156 | 135 | 121 | 3 | 19 | 57 | 1145,00 |
| Фланец | 150 | 280 | 240 | 212 | 22 | 180 | 161 | 146 | 3 | 19 | 57 | 1245,00 |
| Фланец | 200 | 335 | 295 | 268 | 22 | 240 | 222 | 202 | 3 | 21 | 58 | 1750,00 |
| Фланец | 250 | 405 | 355 | 320 | 26 | 292 | 278 | 254 | 3 | 23 | 65 | 2735,00 |
| Фланец | 300 | 460 | 410 | 370 | 26 | 346 | 330 | 303 | 4 | 24 | 66 | 3735,00 |
| Фланец | 350 | 520 | 470 | 430 | 26 | 400 | 382 | 351 | 4 | 28 | 70 | 5160,00 |
| Фланец | 400 | 580 | 525 | 482 | 30 | 450 | 432 | 398 | 4 | 32 | 75 | 6850,00 |
| Фланец | 500 | 710 | 650 | 585 | 33 | 559 | 535 | 501 | 4 | 38 | 90 | 13450,00 |
| Фланец | 600 | 840 | 770 | 685 | 39 | 660 | 636 | 602 | 5 | 41 | 90 | 20620,00 |
| Фланец | 800 | 1020 | 950 | 905 | 39 | 850 | 826 | 792 | 5 | 45 | 95 | 34020,00 |
| Фланец | 1000 | 1255 | 1170 | 1110 | 45 | 1060 | 1028 | 992 | 5 | 49 | 110 | 48360,00 |
Фланцы стальные приварные воротниковые Ру40 Ст20 ГОСТ 12821-80
| DN | D (mm) | D1 (mm) | D2 (mm) | d (mm) | Dm (mm) | Dn (mm) | d1(mm) | h (mm) | b (mm) | h4 (mm) | Цена с НДС | |
| Фланец | 20 | 105 | 75 | 58 | 14 | 38 | 26 | 18 | 2 | 14 | 34 | 225,00 |
| Фланец | 25 | 115 | 85 | 68 | 14 | 45 | 33 | 25 | 2 | 14 | 36 | 280,00 |
| Фланец | 32 | 135 | 100 | 78 | 18 | 56 | 39 | 31 | 2 | 16 | 43 | 420,00 |
| Фланец | 40 | 145 | 110 | 88 | 18 | 64 | 46 | 38 | 3 | 16 | 45 | 448,00 |
| Фланец | 50 | 160 | 125 | 102 | 18 | 76 | 58 | 48 | 3 | 17 | 45 | 555,00 |
| Фланец | 65 | 180 | 145 | 122 | 18 | 96 | 77 | 66 | 3 | 19 | 50 | 680,00 |
| Фланец | 80 | 195 | 160 | 133 | 18 | 112 | 90 | 78 | 3 | 21 | 55 | 890,00 |
| Фланец | 100 | 230 | 190 | 158 | 22 | 138 | 110 | 96 | 3 | 23 | 65 | 1125,00 |
| Фланец | 125 | 270 | 220 | 184 | 26 | 160 | 135 | 120 | 3 | 25 | 65 | 2145,00 |
| Фланец | 150 | 300 | 250 | 212 | 26 | 186 | 161 | 145 | 3 | 27 | 68 | 2170,00 |
| Фланец | 200 | 375 | 320 | 284 | 30 | 250 | 222 | 200 | 3 | 35 | 85 | 4445,00 |
| Фланец | 250 | 445 | 385 | 345 | 33 | 310 | 278 | 252 | 3 | 39 | 98 | 7760,00 |
| Фланец | 300 | 510 | 450 | 410 | 33 | 368 | 330 | 301 | 4 | 42 | 112 | 10225,00 |
| Фланец | 350 | 570 | 510 | 465 | 33 | 418 | 382 | 351 | 4 | 48 | 116 | 15900,00 |
| Фланец | 400 | 655 | 585 | 535 | 39 | 480 | 432 | 398 | 4 | 54 | 135 | 21165,00 |
| Фланец | 500 | 755 | 670 | 615 | 45 | 580 | 535 | 495 | 4 | 58 | 140 | 29900,00 |
